旋转变压器应用特点是什么(旋转变压器的工作原理是什么?(详细))

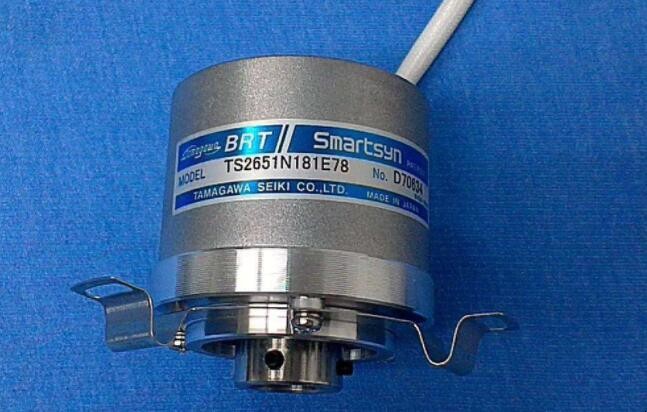

旋转变压器简称旋变,是由经过特殊电磁设计的高性能硅钢叠片和漆包线构成的,那么旋转变压器应用特点是什么呢?下面小编带大家了解一下吧,希望能帮到大家。

1、一般两相电机要求两相磁场在空间上和时间上都相差90°。旋转变压器的两相绕组虽然在空间上互相垂直,但在大多数应用场合,总是一次侧一相绕组供电,另一相作为补偿绕组,或两相通以同一时间相位的电压;而且二次侧两相绕组亦相互垂直,两相绕组彼此之间无电磁耦合。所以在电磁计算时,应按单相电机来计算。

2、旋转变压器通常在接近空载状态下工作,转子旋转时不会引起一次侧有很大的变化,设计时可按定、转子处于最大耦合位置的空载状态进行计算。

3、旋转变压器的负荷较低,一般不进行温升和机械计算,并对损耗计算进行简化。计算损耗的目的是求得有功励磁电流。空载时,一次绕组励磁电流中的有功分量很小,励磁电流很大程度上取决于它的无功分量。为了简化计算,常常给无功分量乘以稍大于1的电流系数,求得励磁电流。实验证明,电流系数随着冲片材料、机座号的大小以及加工条件等的不同而不同,一般在1.001~1.025之间。

4、旋转变压器的短路输出阻抗对的比值越小,输出电压的畸变也越小。因此旋转变压器应具有尽可能小的短路输出阻抗。

5、旋转变压器的主要功用是输出一个与转子转角成正弦或余弦函数关系的电气信号。设计时应从精度出发来选择绕组型式,定、转子齿槽配合,导磁材料及磁通密度等,以保证旋转变压器气隙磁场按正弦规律分布。①在旋转变压器中常用的绕组型式有两种,即双层短距分布绕组和同心式正弦分布绕组。双层短距分布绕组也能达到较高的绕组精度并具有良好的工艺性,但是在绕组中还存在一定的谐波磁动势分量,这些谐波磁动势分量的存在会增大其正余弦函数误差,再加上工艺因素所引起的误差,就使旋转变压器的精度提高受到一定限制,因此它只适用于精度要求不高或者尺寸较大的旋转变压器中。正弦绕组是每相绕组在各槽中的导体数按正弦规律分布的同心式绕组,作为高精度绕组,它可将各次谐波(齿谐波除外)削弱到相当小的程度,从而大大提高旋转变压器的精度。它通常有两种分布型式,绕组轴线对准槽中心线的I型绕组和绕组对准齿中心线的Ⅱ型绕组。②为布置两相对称绕组,并能消除ν次谐波磁动势,其槽数必须是4ν的倍数,通常考虑励磁绕组消除5次或7次谐波磁动势,输出绕组消除3次谐波磁动势。为了避免定、转子齿谐波磁动势耦合,定、转子槽数不应成倍数关系,两者之差也不能等于2。为了消除齿谐波,常在转子上斜一个槽距。③旋转变压器要求导磁材料磁导率高、磁化曲线直线部分的线性度好,饱和磁通密度高,各向均匀性好,比损耗小等。对高空载阻抗的旋转变压器,宜选用饱和磁通密度低的铁镍合金lJ79;对低空载阻抗的旋转变压器,宜选用饱和磁通密度高的铁镍合金lJ50;对低空载阻抗、且励磁电压恒定的旋转变压器,宜选用加工工艺好、成本低、饱和磁通密度高的硅钢片。

以上就是小编给大家介绍的旋转变压器应用特点,希望能帮到大家。
