cad测量长度标注距离 cad测量长度的单位是什么

cad测长度的快捷键是DI,测量长度时候在指令栏中输入DI,选择端点后按回车键,即可看到具体数值;双击线段,查看弹出的信息会话框,找到里面的特性就能看到长度;点击工具栏,选择“标注”中的“线性”,给端点标注后也能看到距离。

cad测长度的快捷键是DI

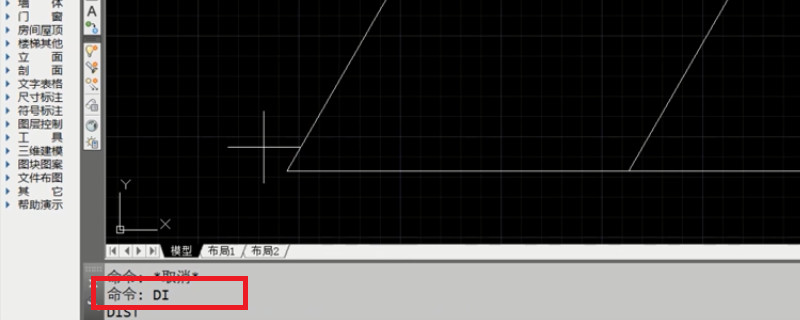

cad测长度的快捷键是DI,是英文distance的缩写,也就是距离的意思。测量长度时候在指令栏中输入DI即可,选择好测量的点后按回车键,就可以在鼠标直接看到距离的具体数值,这是一种比较简单的方法。

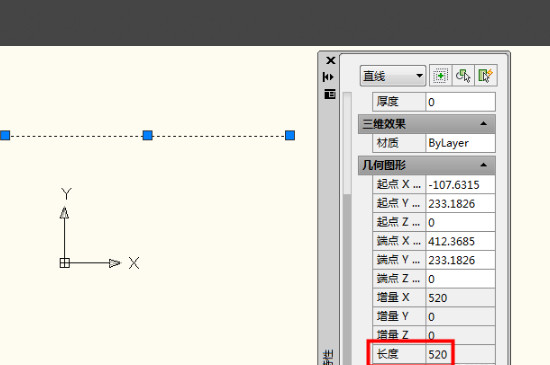

还有一种方法适合新手,尤其是有时候记不住快捷键的时候,直接双击想查看的线,此时会弹出一个信息会话框,找到里面的特性就能看到长度,不过这种方法耗时较久,不是很便捷。

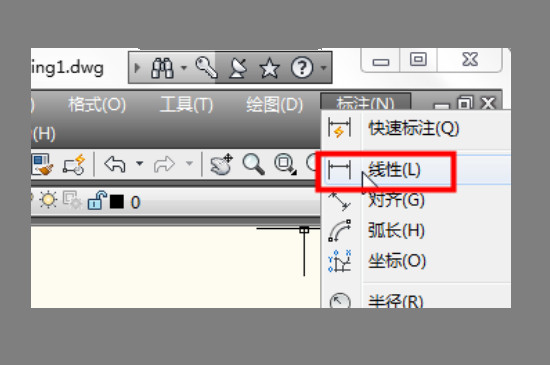

还有一种方法是点击工具栏,选择“标注”中的“线性”,分别点击cad中的两个端点,然后给这些端点进行标注,编辑完成后点击回车键就可以了,此时就能看到标注之间的距离,这也是比较简单的方法。
