cad符号大全及说明 cad箭头标注怎么弄

打开cad输入快捷键PL,开始编辑线段数值,此时指令栏会弹出几个选项。继续输入W进入设置,记住线段的开头是0,但是末端值不为0,将箭头画出来后,再输入PL增加一根线段就可以得到需要的箭头了。

cad箭头的快捷键

首先打开cad文件,进入cad后在指令栏中输入快捷键PL,PL是Pline的缩写,是绘制多段线的意思,一般特殊的线都可以用PL绘制。输入PL后就可以选择绘制的线段起点,此时指令栏会弹出几个选项。

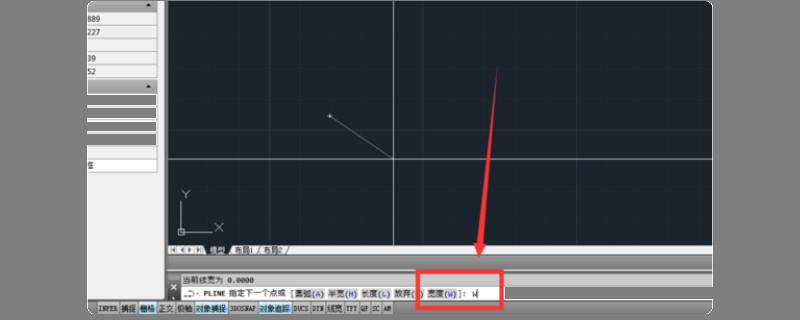

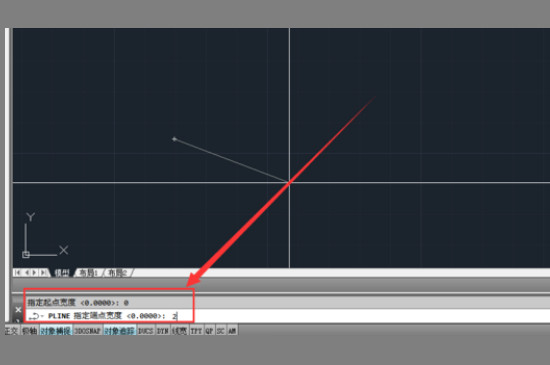

指令栏中会显示制定一个点或圆弧、半宽、长度、宽度等线段操作,想要画箭头的话就输入宽度W进入设置,记住线段的开头是0,但是末端值不为0,尤其是像画大箭头的注意,输入的数值越大,箭头越宽。

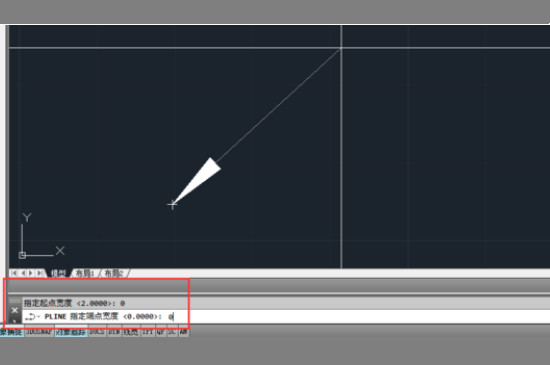

完成后可以看到箭头的雏形,现在只差一个线段连接就可以变成箭头。输入PL将线段的起点和终点都设置为0,点击回车键后就可以得到线段,连在一起就是我们需要的箭头了,设置完后记得保存。
