如何自学看图纸 学看施工图纸

新手看图纸需要这三个方面,首先根据cad主图,至少要理解这是一个什么图,是物品或者建筑的图要弄明白。其次要仔细看明细栏,其中含有尺寸、数量等细节问题,可以帮助理解图纸。最后要看结构图,才能更好的理解图纸的概念。

1、看对象

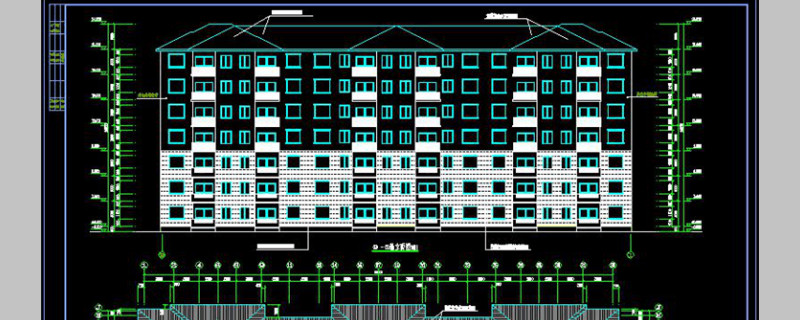

首先,第一次看到cad图纸的时候,新手确实由于东西太杂而不知道怎么看。此时看到图的第一眼要知道这图是什么物品的图。如果是机械制图可能就是某零件的设计图;如果是建筑制图可能就是某建筑的设计图,因不同的对象导致观察方向的不同。

2、分析明细栏

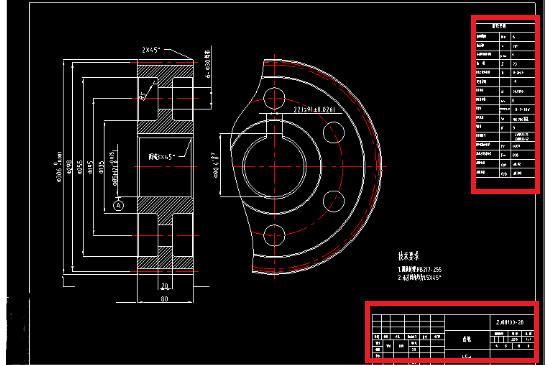

一般的cad图纸都会在左下角或者右下角,找到一个明细栏,这个明细栏一般是用来解释图纸的,如果漏看信息会影响对图纸的理解。明细栏中一般会含有很多细节信息,如:数量、单位、细节尺寸,根据不同的图还分为:材料和标准等。

3、结构图

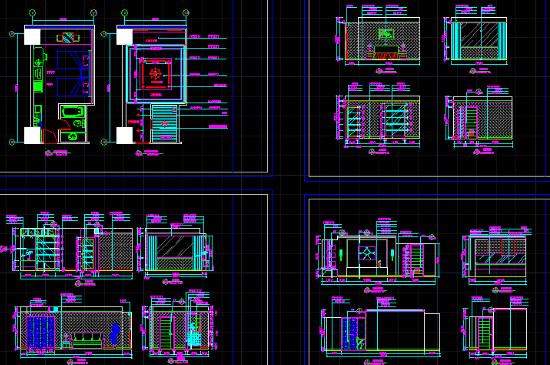

一般正规的cad图,除了会有一个总体的效果图以外,还会有一些小图,如:剖面图、各个方向的视图等,这些图都是为了能更方便的理解绘制物品的空间、场景等设计,因此看图一定要将细节的结构图一起看,这样才能更好的理解图纸。
